کیت / ماژول فلزیاب ( نقطه زن ) حرفه ای

نوع سیستم : PI

کاربرد : کشف فلزات با طبقه بندی با ارزش ( طلا و نقره ) و دیگر فلزات

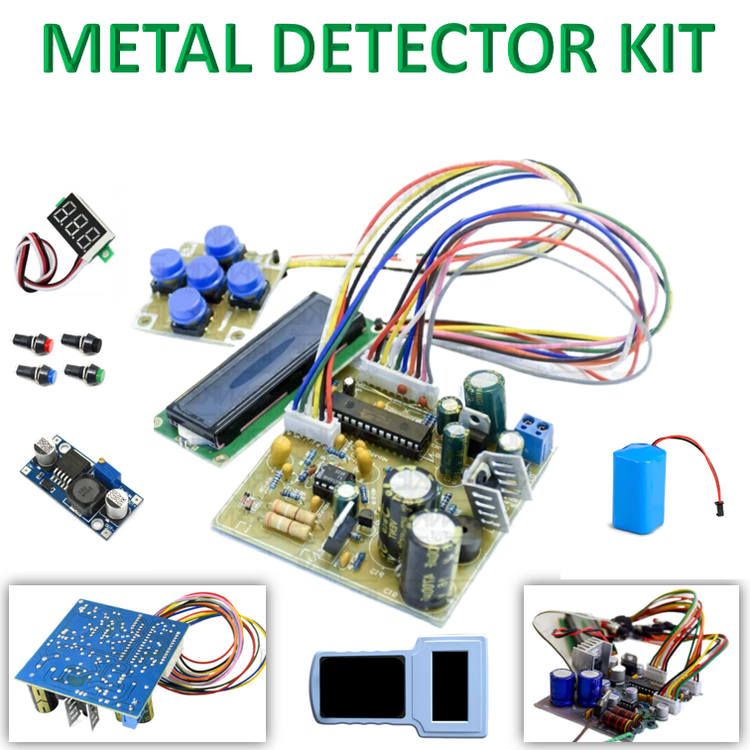

متعلقات : ماژول فلزیاب . باطری . سوکت و اتصالات . جعبه فانتزی . کابل . نمایشگر باطری . کلید ها و ... کامل از هر نظر

ویژگی‌های محصول

  • نوع برد : حرفه ای
  • عمق کاوش : 3 مترحداکثر
  • تفکیک : دارد ، 80 درصد
  • قطعات : دیپ
  • برد شارژر : دارد
  • اسپیکر : دارد
  • نمایشگر: 2*16 کارکتر
  • کیبرد : دارد

تشریح برند برخی قطعات :

  • نوع و جنس pcb برد خارجی درجه یک از نوع فایبر گلاس با چاپ محافظ  به همراه چاپ راهنمای
  • دیود ها و مقاومت ها همه از نوع اصلی و خطای یک درصد انتخاب شده .
  • استفاده از خازن تانتال AVX آمریکا سری حرفه ای TAP دمای کاری ۱۲۵ و خازن VISHAY ERO سری ETR-1
  • ساخت آلمان و شرکت بزرگ و خوش نام ROEDERSTEIN .
  • ماسفت IRF840  – اورجینال
  • 7805 , 7812 هر دو اصلی
  • پردازشگر ATMEGA328  سری جدید
  • تقویت کننده LF357  اصلی ساخت ژاپن
  • استفاده از سوکت نظامی برای قطعات برد
  • استفاده از سوکت های دزگیری با کیفیت بسیار بالا، استفاده از هیت سینک و ترمینال برای ولتاژ ورودی و ..

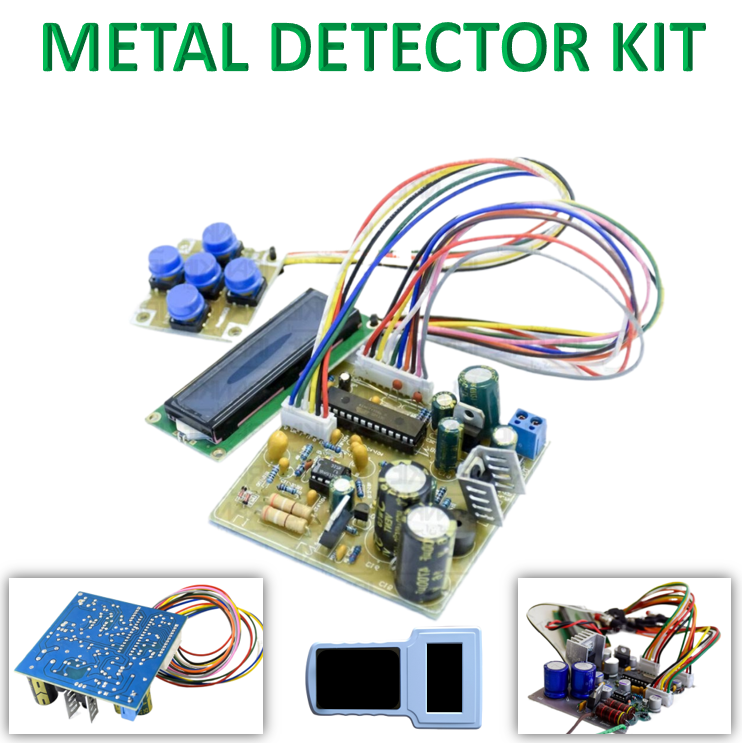

  • قطعات به وضوح داخل تصویر مشخص است






بخش صوتی برد :

خروجی صوتی استفاده شده در این برد از نوع بازر است که در زمان کار باعث فشار به ترانزیستور مربوطه نمی شود که تاثیر بسیار بالایی در نویز و ثبات برد فلزجو دارد و به هیچ وجه نباید از بلندگو استفاده شود که این نکته هم توسط سایرین رعایت نمی شود.



معرفی امکانات کیت   :

یکی از کوچکترین و ارزانترین مدارات فلزیاب پالسی دنیا !

* استفاده از میکرو کنترلر کوچک ولی قدرتمند ATmega328P با سرعت پردازش ۲۰ مگاهرتز معادل ۲۰MIPS و دارای حافظه برنامه و رم بالا و ADC قوی. (برای اولین بار بین طرح های مشابه فلزیاب دیجیتال)

* استفاده از بهترین آیسی آپ امپ متداول در بازار بعنوان تقویت کننده سیگنال که تقریبا مورد تایید تمامی سازندگان فلزیاب پالسی هم هست.

* دارای منحصربفردترین و قویترین منوی تنظیمات دیجیتالی که روی ال سی دی ۱۶ در ۲ امکانپذیر هست و با قابلیت تنظیم همزمان با نمایش گزینه ها روی صفحه و قابلیت رول بک و حفظ آخرین گزینه مورد تنظیم و ذخیره تمامی تنظیمات داخل میکرو.

* امکان تغییر دیجیتالی فرکانس پالس بصورت یک هرتز به یک هرتز و پهنای پالس بر حسب میکروثانیه که از مختصات امواج ارسالی همه فلزیاب های پالسی هستن. (برای اولین بار بین طرح های مشابه)

* قابلیت پیدا کردن دیلی اتوماتیک مختص به لوپ مورد استفاده بر حسب میکروثانیه در کسری از ثانیه در کنار امکان تنظیم دیلی دستی توسط اپراتور. (برای اولین بار به این شکل خاص)

* امکان تنظیم نور و کنتراست صفحه ال سی دی بصورت دیجیتال. ( برای اولین بار بین طرحهای مشابه)

* امکان کار کردن با طیف وسیعی از لوپها با توجه به در اختیار بودن تنظیمات مختلف برای اپراتور.

* دارای فیلترهای موثر برای حذف نویز در بخش مدار و همینطور در قسمت دیجیتال بیش از اکثر مدارات موجود.

* داشتن برد فلزیابی در حد نهایی مدارات پالسی موجود در عین حساسیت حداکثری به فلز طلا با توجه به امکان تنظیمات مختلف توسط اپراتور.

* امکان فیلتر کردن املاح و ذرات از طریق تنظیمات موثر در این زمینه.

* قابلیت تطبیق با خاک و شرایط محیطی مختلف از جمله آب و هوا بدون بر هم خوردن بالانس و افت برد.

* امکان تنظیم سرعت سنس جهت داشتن ثبات بیشتر و حذف برخی اهداف ضعیف. (برای اولین بار بین طرحهای مشابه)

* امکان تنظیم دیجیتالی دیلی و بازه انتگرال گیری روی موج بازگشتی و حساس کردن فلزیاب به فلزات مختلف.

* قابلیت تشخیص حفره.

* سیستم حذف آهن بر اساس روش فلزیاب های شرکت مینلب و نمایش FE , NON-FE مشابه فلزیاب های لورنز.

* سیستم نمایش عدد تفکیک برای اهداف مختلف بر اساس روش فلزیاب های لورنز و مطابق جدول تفکیک لورنز.

* سیستم رمز عبور ۱۶ رقمی به سلیقه اپراتور جهت ایجاد امنیت استفاده از دستگاه. (برای اولین بار بین طرحهای مشابه)

لازم به توضیحه که این دستگاه بلحاظ داشتن تقریبا تمامی تنظیمات ممکن در قسمت ارسال پالس و قسمت گیرنده ؛ عملا این امکان رو به اپراتور میده که با هر مجموعه از تنظیمات مطابق دستگاه خاصی جواب بگیره! در واقع فاکتورهای موثر در عملکرد فلزیاب های پالسی همگی بصورت تنظیم دیجیتال در اختیار اپراتور قرار گرفتن تا بر اساس تجربه خودش بتونه بهترین نتیجه رو با لوپ خاص یا برای هدف خاص یا در منطقه خاص داشته باشه!


عمق کاوش

  از آنجا که مساله اساسی تقریبا برای همه علاقه مندان، عمق کاوش فلزیاب هست ؛ در طراحی هم این موضوع خیلی مورد توجه قرار گرفته است . با ذکر این نکته مهم که با کمتر کردن اثر نویز میتوان به برد بیشتری هم رسید  بنابراین قسمت مربوط به حذف نویز بصورت دو فیلتر درون مدار و چندین فیلتر و الگوریتم خاص نرم افزاری درون برنامه این طرح پیاده شده  لذا نکته ای جز بحث کیفیت قطعات و مونتاژ و اسکلت و لوپ باقی نیست .

از نظر برد :

لوپ ۲۵ سانتی عنکبوتی در محیط منزل و بدون شیلد ؛ سکه ۵۰۰ تومانی تا حد۳۵٫ سانت و فیبر مسی ۱۵ در ۱۵ تا ۸۵ سانت و سکه یک گرمی طلا تا ۱۷ سانت و سکه تمام بهار تا ۳۲٫ سانت سنس شده! لوپ ۶۰ سانتی در فضای باز سکه ۵۰۰ تومانی تا حد ۶۰ سانت و فیبر مسی ۱۵ سانتی تا حدود ۱۵۰ سانت قابل سنس بوده   تقریبا این قویترین نتیجه ای هست که میتوان از مدارات پالسی گرفت.

برد نهایی هر لوپ برای فلزی به اندازه خود لوپ یا بزرگتر

  1. برد نهایی برای لوپ ۲۰ سانتی حدود ۱۲۰ سانت
  2. لوپ ۳۰٫ سانتی حدود ۱۷۰ سانت
  3. لوپ ۴۵ سانتی حدود ۲۴۰ متر
  4. لوپ ۶۰ سانتی حداکثر۳ متر

 لازم بذکره این ارقام در تست هوایی مورد تایید قرار گرفته و هر چند برای فلز جدید مدفون در خاک ممکنه اندکی افت برد داشته باشیم ولی برای فلزاتی که ده ها سال درون خاک مدفون بودن بدلیل اثر هاله نتیجه برد حتی در حد ۱٫۵ برابر فراتر از تست هوایی خواهد بود!

اندکی بهبود در این نتیجه یا دستیابی همیشگی به چنین بردی بستگی به کیفیت لوپ ؛ تنظیمات مناسب ؛ کیفیت ساخت ؛ شیلد و کاهش میزان نویز هم دارد . صد البته در محیط طبیعت نویز ۵۰ هرتزی که بیشترین اثر مخرب را دارد به شدت کاهش پیدا می کند .  اما در منزل نویز ۵۰ هرتز قوی است و لوپ براحتی این نویز رو دریافت می کند ،  و علیرغم وجود فیلتر باز هم تا حدی توسط مدار تقویت می شود!

نکته جالب: اگر لوپ بصورت عمودی باشد طبق اطلاعات اسکوپ نویز ۵۰ هرتز در حد چند برابر کاهش پیدا می کند .

البته بشرطی که روبروش دستگاه برقی وجود نداشته باشد

 اما اگر لوپ بصورت افقی و در واقع موازی با کف و سقف منزل باشد ؛ نویز ۵۰ هرتز قویتری خواهیم داشت که با توجه به سیستم سیم کشی برق شهر در ساختمان طبیعیه.  نکته دیگه اینکه طبیعتا هر چقدر لوپ بزرگتر باشه نویز بیشتری جذب می کنه! این مساله در کنار این واقعیت که برد لوپ های بزرگتر بیشتر هست و معمولا فلزات مختلفی هم در مصالح ساختمانی کف و سقف و دیوارها استفاده شدن و در وسایل خانه هم وجود دارن ؛ عملا سبب میشه که هیچ فلزیابی رو با لوپ بزرگتر از ۲۰سانت نشه در محیط داخل منزل بخوبی تست کرد  پس برای لوپهای بزرگتر باید حتما در محیط خارج منزل تست واقعی صورت بگیره   عدم توجه به این نکته میتونه سبب کاهش برد ظاهری برای لوپ های بزرگ در محیط منزل و همینطور درست عمل نکردن بخش تفکیک و حتی اختلال در بالانس دستگاه و مواجهه با خطای لوپ بشه.
